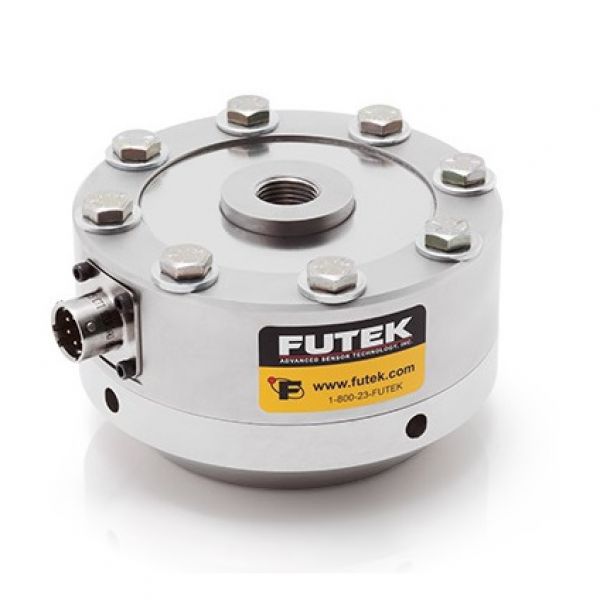

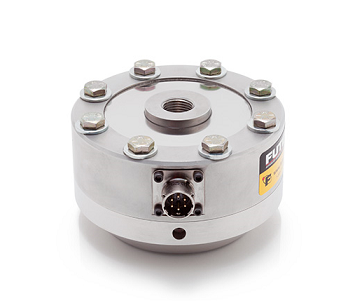

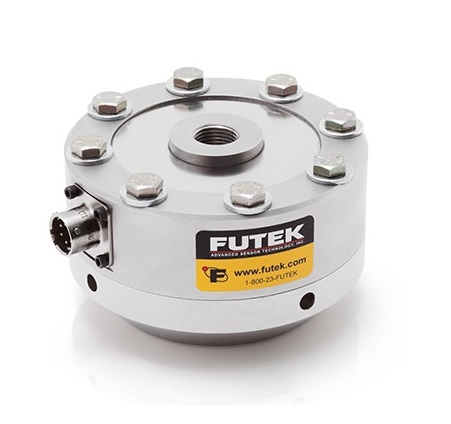

LCF456傳感器是一款扛疲勞型輪輻式拉壓力傳感器,是LCF455的抗疲勞版本,是LCF451帶拉伸底座版本。輪輻處有8個內螺紋孔,方便螺栓固定,便于安裝。典型應用包括耐力及疲勞性測試等周期長的性能測試。LCF456輪輻式拉壓力傳感器,在量程1112-4448 N范圍使用2024-T4鋁合金,在量程·11120-22240 N范圍使用17-4 ph S.S.不銹鋼材質。
LCF456輪輻式拉壓力傳感器在具有很高的精度和抗疲勞特性,它的線性度只有0.10%,工作溫度范圍60°F至200°F,形變僅為0.002-0.005 mm。標準的LCF456拉壓力傳感器可以根據您的要求進行定制,我們的庫存覆蓋大部分的量程范圍,可以在24小時內發貨。與其他測力傳感器一樣,LCF456在美國生產并采用金屬箔應變計技術。
產品特征:
規格參數:
性能 | |
量程 | 1112,2224,4448,11120,22240 N |
線性度 | 0.1% F.S |
遲滯性 | 0.2% F.S |
重復性 | 0.02% F.S. |
電氣特性 | |
靈敏度 | 1 mV/V |
絕緣電阻 | ≥500 MOhm @ 50 VDC |
機械特性 | |
受力方向 | 拉壓雙向 |
重量 | 1.1/3.2 kg |
過載保護 | 150% F.S. |
材質 | 鋁合金或不銹鋼 |
保護等級 | IP65 |
環境特性 | |
操作溫度 | -50 to 93°C |
補償溫度 | 15 to 72°C |
零點溫漂 | 0.0018% of RO/°C |
溫度漂移 | 0.036% of Load/°C |
標定 | |
標定電壓 | 10 VDC |
標定(標準) | 5點壓向 |
標定(選購) | 10點拉壓 |
分流校準阻值 | 200 kOhm |
產品型號 | |||||||
圖片 | 訂貨編號 | 版本 | 描述 | 價格 | 數量 | 規格書 | 加入購物車 |
---|---|---|---|---|---|---|---|
![]() |
FSH04331 | 1112 N | LCF456,1112 N,抗疲勞型輪輻式拉壓力傳感器,抗疲勞型,帶拉伸底座,RoHS認證,2024-T4鋁合金,M16x2內螺紋,6針Bendix接口(PT02A-10-6P) | 登錄可見 | |||
![]() |
FSH04332 | 2224 N | LCF456,2224 N,抗疲勞型輪輻式拉壓力傳感器,抗疲勞型,帶拉伸底座,RoHS認證,2024-T4鋁合金,M16x2內螺紋,6針Bendix接口(PT02A-10-6P) | 登錄可見 | |||
![]() |
FSH04333 | 4448 N | LCF456,4448 N,抗疲勞型輪輻式拉壓力傳感器,抗疲勞型,帶拉伸底座,RoHS認證,2024-T4鋁合金,M16x2內螺紋,6針Bendix接口(PT02A-10-6P) | 登錄可見 | |||
![]() |
FSH04334 | 11120 N | LCF456,11120 N,抗疲勞型輪輻式拉壓力傳感器,抗疲勞型,帶拉伸底座,RoHS認證,17-4 不銹鋼,M16x2內螺紋,6針Bendix接口(PT02A-10-6P) | 登錄可見 | |||
![]() |
FSH04335 | 22240 N | LCF456,22240 N,抗疲勞型輪輻式拉壓力傳感器,抗疲勞型,帶拉伸底座,RoHS認證,17-4 不銹鋼,M16x2內螺紋,6針Bendix接口(PT02A-10-6P) | 登錄可見 |
